В зависимости от типа используемого кабеля и системы передачи трансиверы форм-фактора SFP+ можно разделить на Copper SFP+, многомодовые модули SFP+, одномодовые модули SFP+ и xWDM SFP+.
Медные модули SFP+ 10GBASE-T
Медные приемопередатчики 10G, соответствующие стандарту MSA, предназначены для передачи данных со скоростью 10 Гбит/с по неэкранированной витой паре. При использовании кабелей Cat6a/Cat7 максимальное расстояние передачи составляет до 100 метров, но фактически, Copper SFP+ имеют ограниченный радиус передачи: 30 м, 50 м или 80 м, в зависимости от использованного типа кабеля.
Стандарт IEEEE 10GBASE-T обратно совместим с существующими сетями 100M/1GbE и может быть развернут на основе существующей инфраструктуры коммутации 100M/1GbE по Cat5 или Cat6, обеспечивая простой переход от сетей 100M/1GbE к сетям 10GbE.
Многомодовые SFP+ модули
Существует два основных типа многомодовых приемопередатчиков 10G SFP+ — 10GBASE SR и 10GBASE LRM, которые могут передавать сигналы по многомодовым волокнам на короткие расстояния.
Многомодовые SFP+ 10GBASE-SR
Оптоволоконный трансивер 10GBASE-SR — один из наиболее часто используемых модулей для передачи потоков 10GE. SR означает Short Range – короткий радиус действия, дальность передачи модулей 10GBASE-SR может достигать 300 метров в сочетании с многомодовым волокном OM3 (MMF).
MMF/SMF SFP+ 10GBASE-LRM
В качестве замены модулям 10GBASE-LX4 оптоволоконные приемопередатчики 10GBASE-LRM могут поддерживать максимальную длину канала 220 метров по MMF, волокну типа OM3.
Обратите внимание, что модули 10GBASE-LRM также могут поддерживать максимальную длину канала 300 метров по одномодовому оптоволокну (SMF).
Одномодовые SFP+ модули

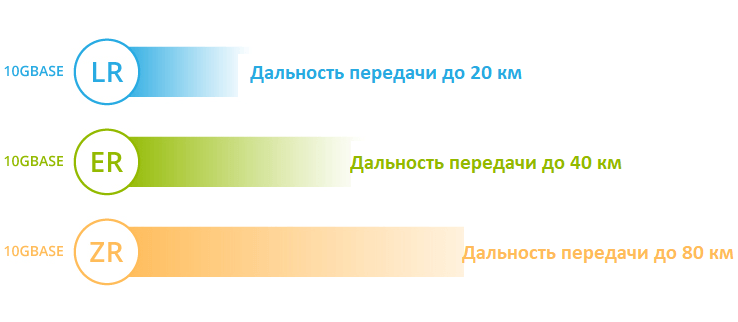

Существует три основных типа одномодовых приемопередатчиков 10G SFP+: 10GBASE-LR, 10GBASE-ER и 10GBASE-ZR, которые используются для передачи на разные расстояния по одномодовым волокнам.
Одномодовый SFP+ 10GBase-LR
Оптический трансивер 10GBASE-LR (аббревиатура LR означает Long Range «длинный радиус действия») работает на номинальной длине волны 1310 нм и может достигать 20 км по одномодовому волокну.
Одномодовый SFP+ 10GBase-ER
Модули 10GBASE-ER являются усовершенствованной версией приемо-передатчиков LR, они работают на номинальной длине волны 1550 нм, также предназначен для передачи на большие расстояния по одномодовым волокнам, поддерживающим дистанцию передачи до 40 километров.
Одномодовый SFP+ 10GBase-ZR
Как и модули ER, приемопередатчик 10GBASE-ZR также работают на номинальной длине волны 1550 нм и способно передавать сигналы на расстояние до 80 км по одномодовым волокнам.
Минимальная длина кабелей для модулей -SR, -LRM, -LR, -ER составляет 2 м в соответствии со стандартом IEEE 802.3ae.
Трансиверы SFP+ WDM и xWDM
Одноволоконные WDM SFP+ трансиверы являются одним из видов технологии Wavelength Division Multiplexing, так же они называются BiDi SFP+ (от англ. – Bi-Directional). WDM SFP+ модули используются для передачи данных по одному волокну на расстояние от 3 км до 80 км, оснащены оптическим разъемом LC. Для организации связи необходимо использовать пару трансиверов: тип А и тип В.
Модули xWDM SFP+ применяются в системах спектрального уплотнения CWDM или DWDM.
CWDM SFP+ трансиверы могут передавать сигналы на одной из 18 длинах волн CWDM (от 1270 до 1610 нм с шагом между несущими 20 нм), дальность передачи же составляет от 10 до 80 км.
DWDM SFP+ модули работают в С-диапазоне на длинах волн (1528.77 – 1563.86 с шагом между несущими 100 ГГц или 50 ГГц), максимальное расстояние передачи может достигать 80 км.
Промышленное исполнение SFP+
Промышленные модули SFP+ предназначены для работы в широком температурном диапазоне от -40 до +85°C, что делает их подходящими для работы в суровых промышленных и полевых условиях. В промышленном исполнении могут поставляться любые из описанных выше типов трансиверов SFP+.
